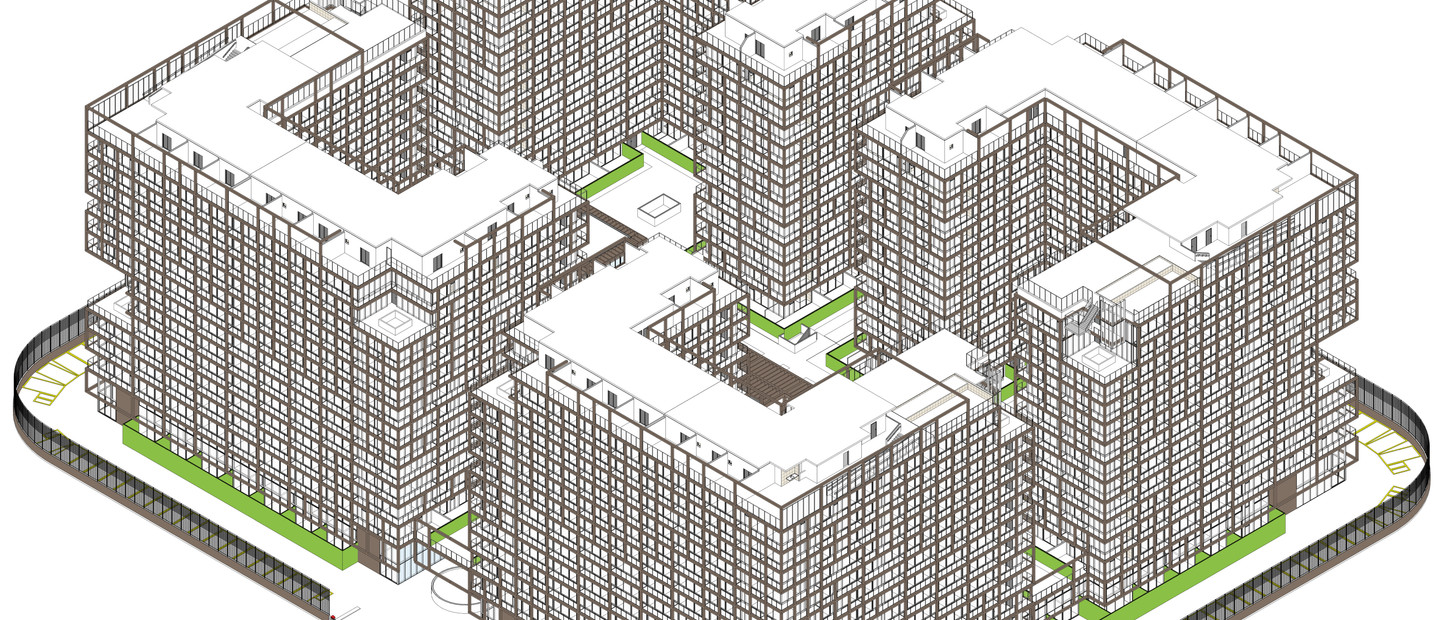

Projeto residencial de alto padrão localizado na Barra da Tijuca – RJ, composto por quatro blocos simétricos de 13 pavimentos, conectados por um embasamento de dois andares. O empreendimento oferece uma infraestrutura completa, incluindo lojas comerciais, academia, coworking, salão de festas e restaurante. Além disso, cada cobertura conta com um espaço exclusivo de lazer, equipado com piscina de borda infinita e restaurante, proporcionando sofisticação e conforto aos moradores.

Nível de desenvolvimento de modelo (LOD) – LOD 350 - O elemento é representado graficamente no modelo como um sistema, objeto ou conjunto específico, detalhado em termos de quantidade, tamanho, forma, localização, orientação e interfaces com outros sistemas construtivos. Esse nível de representação corresponde à fase de Projeto Básico / Projeto Executivo.

Nível de Informação de modelo (LOI) - Refere-se à quantidade e qualidade das informações associadas a um elemento dentro de um modelo BIM. Nesse contexto, os dados foram preparados para auxiliar na orçamentação executiva da obra, além de informações geométricas, materialidade, modelo e fabricante.

Nível de maturidade 02 – Colaboração com modelos de diferentes disciplinas e em diferentes fases de desenvolvimento, gerando relatórios de compatibilização (BCF – BIM Collaboration Format), com armazenamento em um ambiente comum de dados (CDE). A extração de quantitativos auxilia no orçamento executivo de obras (5D). Os modelos também foram integrados em um modelo unificado de verificação (modelo federado).

BIM 5D – Orçamento – Exportação dos quantitativos para a equipe de orçamento, contendo as metragens quadradas, quantidades unitárias e dimensões físicas.

Usos do Modelo – Visualização 3D, Documentação, Compatibilização, Modelo Federado, Exportação de Quantitativos.

Matriz de Responsabilidade – Modelo Arquitetônico e Modelo Federado, Compatibilização, Coordenação BIM entre as disciplinas, Definição do BEP e dos Usos BIM de cada disciplina.

Etapas de Projeto –Projeto Básico e Projeto Executivo.
