CYRELA VIVAZ

Um extenso complexo popular, composto por 15 blocos de 12 pavimentos. Este empreendimento possui uma comunidade diversificada e integrada à cidade, com infraestrutura completa e espaços compartilhados para melhorar a qualidade de vida dos moradores.

Fases do Projeto – Anteprojeto, Projeto Básico e Projeto Executivo.

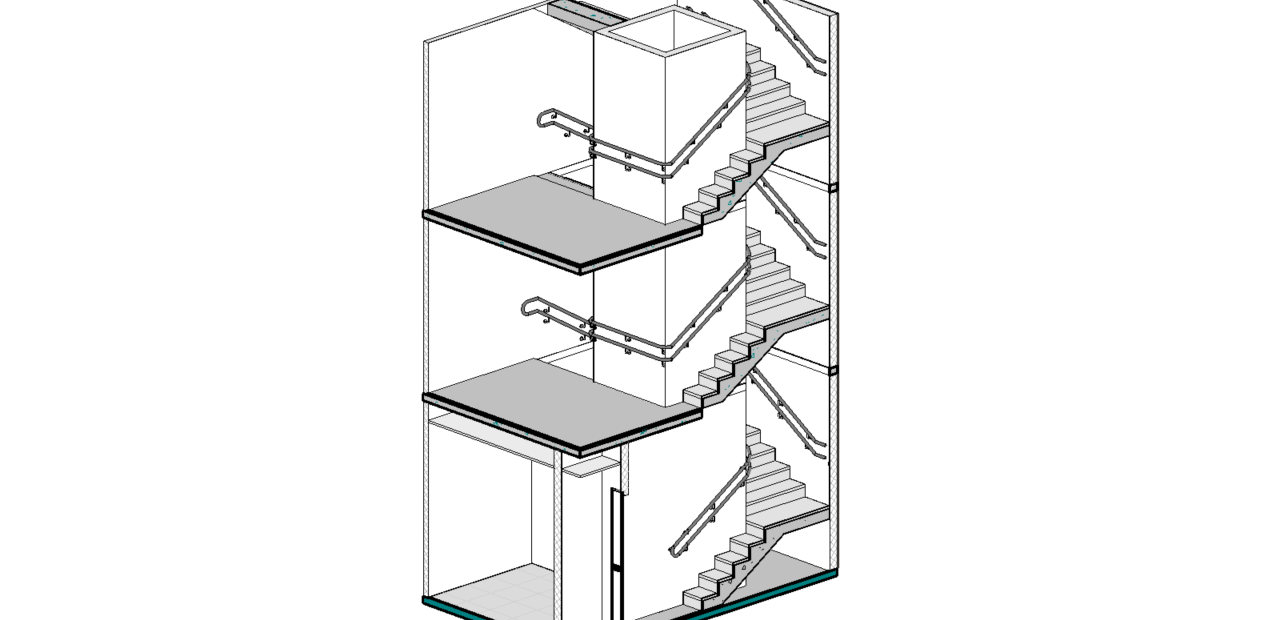

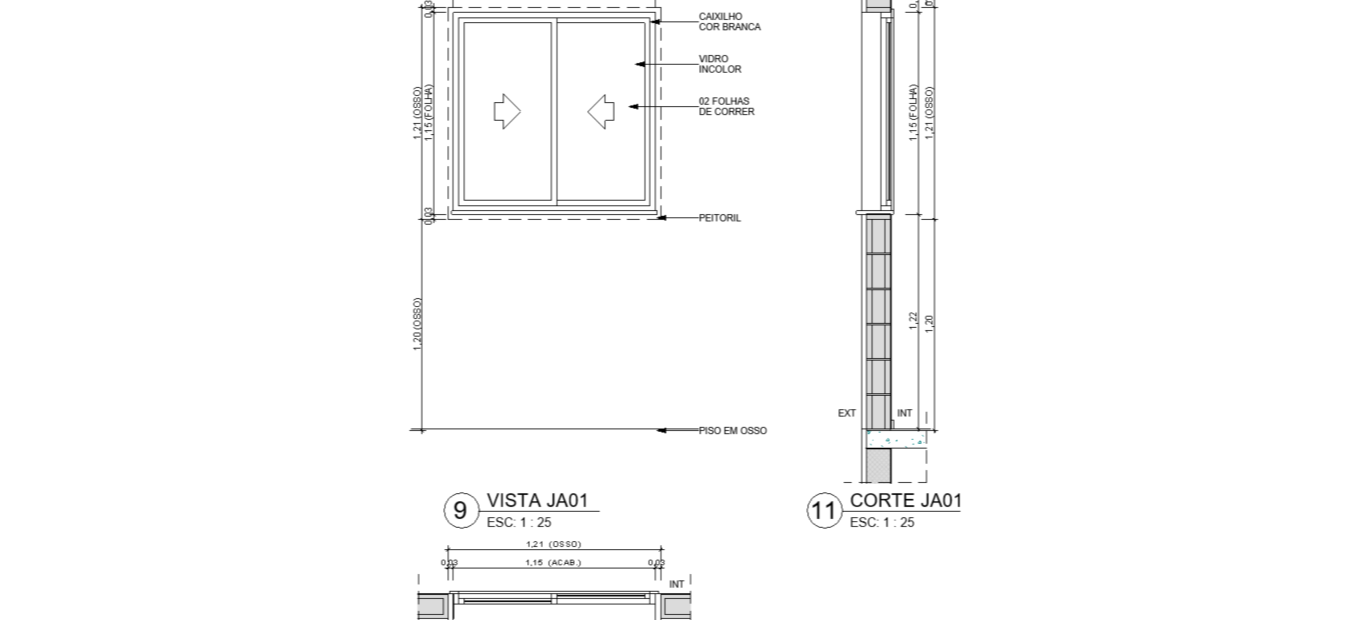

Utilizações do Modelo – Visualização em 3D, Documentação, Compatibilização, Modelo Federado, Exportação de Quantitativos.

Matriz de Responsabilidades – Modelo Arquitetônico e Modelo Federado, Compatibilização, Auxílio na Coordenação BIM entre as disciplinas.

Nível de Desenvolvimento do Modelo (LOD) – LOD 350 - O elemento é representado graficamente no modelo como um sistema, objeto ou conjunto específico, detalhado em termos de quantidade, tamanho, forma, localização, orientação e interfaces com outros sistemas construtivos. Esse nível de representação corresponde à fase de Projeto Básico / Projeto Executivo.

Nível de Maturidade 02 – Colaboração com modelos de diferentes disciplinas e em diferentes fases de desenvolvimento, com armazenamento e compartilhamento em um ambiente comum de dados (CDE), gerando relatórios de compatibilização (BCF – BIM Collaboration Format).

BIM 5D – Orçamento – Exportação dos quantitativos para a equipe de orçamento, contendo os códigos e descrições dos serviços conforme a base de precificação. O modelo também foi desenvolvido considerando a diferença na base de aplicação de materiais, como por exemplo divisórias de ambiente em alvenaria ou drywall.
